Problema di impostazione della temperatura di saldatura del rivestimento in HDPE

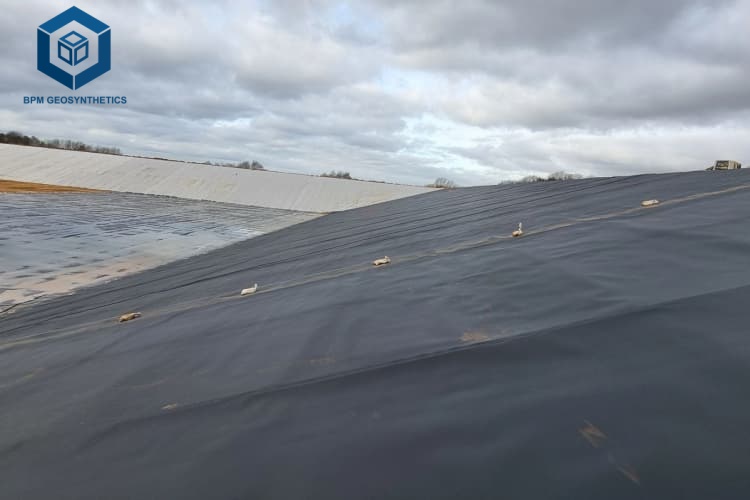

Nei progetti di installazione di geomembrane,Problema di impostazione della temperatura di saldatura del rivestimento in HDPEÈ una delle cause più comuni di cedimento delle saldature. Un controllo inadeguato della temperatura durante la saldatura a cuneo caldo o per estrusione può provocare una fusione debole, la perforazione o perdite a lungo termine dalla saldatura. I team di ingegneri devono bilanciare attentamente temperatura, pressione e velocità per garantire un'integrità affidabile della saldatura.
Definizione del prodotto
UNProblema di impostazione della temperatura di saldatura del rivestimento in HDPESi verifica quando i parametri di saldatura durante la fusione delle giunture della geomembrana escono dall'intervallo ottimale, con conseguente incollaggio incompleto, surriscaldamento o degrado della giunzione che compromette le prestazioni di contenimento dei sistemi di rivestimento in HDPE.
Parametri e specifiche tecniche
| Parametro | Gamma tipica | Norma di prova |
|---|---|---|
| Spessore del rivestimento in HDPE | 0,75 – 3,0 mm | ASTM D5199 |
| Temperatura di saldatura a cuneo caldo | 320 – 450 °C | Pratica di saldatura sul campo |
| Temperatura di saldatura per estrusione | 200 – 300 °C | Raccomandazione del produttore |
| Velocità di saldatura | 1,5 – 3,5 m/min | Specifica del progetto |
| Resistenza al taglio della cucitura | ≥ 90% del materiale parentale | ASTM D6392 |
| Forza della pelatura | ≥ 70% del materiale parentale | ASTM D6392 |
Struttura e composizione materiale
I materiali di rivestimento in HDPE utilizzati nelle applicazioni di saldatura sono in genere costituiti dai seguenti componenti:
Resina di polietilene ad alta densità— polimero strutturale primario
Nero di carbonio (2–3%)— Protezione dai raggi UV e stabilità del materiale
Pacchetto antiossidante— previene la degradazione termica durante la saldatura
Stabilizzatori di lavorazione— mantenere la consistenza del flusso di fusione
Superficie strutturata opzionale— aumenta l'attrito sui pendii nei sistemi di discarica
La formulazione del materiale influisce direttamente sulla saldabilità e sulla tolleranza alle variazioni di temperatura durante l'installazione.
Processo di produzione
Preparazione della materia prima
La resina HDPE viene miscelata con nerofumo e stabilizzanti utilizzando miscelatori industriali per garantire una composizione uniforme.Compounding
Gli estrusori bivite distribuiscono gli additivi in modo uniforme in tutta la matrice polimerica.Estrusione di lastre
I sistemi di estrusione a matrice piana producono fogli di geomembrana con spessore e densità controllati.Raffreddamento e calibrazione
I rulli di raffreddamento stabilizzano la geometria della lamiera e le prestazioni meccaniche.Test di controllo qualità
Comprende test di resistenza alla trazione, analisi della dispersione del nerofumo e misurazione dello spessore.Confezione in rotolo
Le geomembrane vengono avvolte in rotoli per il trasporto, in vista dei progetti di installazione.
Confronto di settore
| Materiale della fodera | Metodo di saldatura | Sensibilità alla temperatura | Applicazione tipica |
|---|---|---|---|
| Geomembrana in HDPE | Cuneo caldo / Estrusione | Moderare | Discariche, attività minerarie |
| Geomembrana in LLDPE | Cuneo caldo | Inferiore | Stagni, bacini idrici |
| Fodera in PVC | Solvente / Aria calda | Alto | Stagni decorativi |
| Gomma EPDM | Incollaggio adesivo | Basso | Serbatoi d'acqua |
Scenari applicativi
ILProblema di impostazione della temperatura di saldatura del rivestimento in HDPEè particolarmente rilevante nei grandi progetti di contenimento, dove l'affidabilità delle giunzioni è fondamentale:
Sistemi di rivestimento per discariche municipali
Piastre di lisciviazione per cumuli minerari
Lagune di acque reflue industriali
Bacini di irrigazione agricola
Impianti di contenimento di petrolio e gas
I responsabili degli acquisti e gli appaltatori EPC devono garantire che le procedure di saldatura siano conformi alle specifiche del progetto e agli standard internazionali.
Punti critici principali e soluzioni
1. Temperatura di saldatura insufficiente
Le basse temperature di saldatura provocano una fusione incompleta del polimero e una scarsa resistenza della giunzione.
Soluzione:Regolare la temperatura di saldatura entro l'intervallo 320–450 °C per i sistemi a cuneo caldo.
2. Temperatura di saldatura eccessiva
Il surriscaldamento può causare la bruciatura del rivestimento o il degrado dovuto alla fusione.
Soluzione:Calibrare l'attrezzatura di saldatura ed effettuare saldature di prova prima dell'installazione.
3. Variazione della temperatura ambientale
Le condizioni climatiche fredde o ventose alterano l'efficienza del trasferimento di calore.
Soluzione:Regolare i parametri di saldatura in base alla temperatura ambiente.
4. Variabilità delle competenze dell'operatore
Gli installatori inesperti potrebbero impostare in modo errato i parametri di saldatura.
Soluzione:sono necessari tecnici certificati per la saldatura di geomembrane.
Avvisi sui rischi e raccomandazioni per la mitigazione
Eseguire sempre saldature di prova all'inizio di ogni turno di lavoro.
Monitorare la qualità delle saldature mediante test distruttivi.
Calibrare regolarmente le saldatrici.
Evitare di saldare in caso di pioggia battente o vento forte.
Mantenere una velocità e una pressione di saldatura costanti.
Guida alla selezione degli acquisti
Specificare lo spessore del rivestimento in base al livello di rischio di contenimento.
Verificare che il rivestimento in HDPE sia conforme allo standard GRI-GM13.
Verificare la compatibilità di saldatura con le attrezzature del progetto.
Richiedere al produttore le linee guida sui parametri di saldatura.
Valutare la capacità di supporto tecnico del fornitore.
Richiedere i rapporti di controllo qualità della fabbrica.
Richiedi materiale campione per prove di saldatura.
Caso di studio di ingegneria
Progetto:Progetto di ampliamento della discarica comunale
Posizione:Sud-est asiatico
Tipo di fodera:Geomembrana in HDPE da 1,5 mm
Durante l'installazione, diverse giunture non hanno superato i test distruttivi a causa di unProblema di impostazione della temperatura di saldatura del rivestimento in HDPEA causa delle basse temperature, le temperature di saldatura sono state impostate al di sotto dei livelli raccomandati.
Dopo aver regolato la temperatura del cuneo caldo a 380 °C e ridotto la velocità di saldatura, la resistenza al taglio della giunzione ha superato i requisiti ASTM. Il progetto ha completato con successo l'installazione senza ulteriori cedimenti delle giunzioni.
Domande frequenti
1. Quali sono le cause dei problemi di impostazione della temperatura di saldatura del rivestimento in HDPE?
Impostazioni di temperatura errate, fattori ambientali o errori dell'operatore.
2. Qual è la temperatura di saldatura tipica per i rivestimenti in HDPE?
La saldatura a cuneo caldo in genere avviene a temperature comprese tra 320 °C e 450 °C.
3. Perché la temperatura di saldatura è un fattore critico?
Un riscaldamento adeguato garantisce la completa fusione del polimero tra i fogli di geomembrana.
4. Come si può testare la qualità delle cuciture?
Prove di resistenza alla pelatura e al taglio secondo la norma ASTM D6392.
5. È possibile eseguire saldature a basse temperature?
Sì, ma i parametri di saldatura devono essere regolati di conseguenza.
6. Quali metodi di saldatura vengono utilizzati per i rivestimenti in HDPE?
La saldatura a cuneo caldo e la saldatura per estrusione sono le più comuni.
7. Cosa succede se la temperatura è troppo alta?
Il rivestimento potrebbe sciogliersi eccessivamente o deteriorarsi.
8. I rivestimenti più spessi richiedono temperature di saldatura più elevate?
Non necessariamente temperature più elevate, ma velocità di saldatura più lenta.
9. Le saldatrici sono standardizzate?
La maggior parte delle apparecchiature è conforme agli standard internazionali per la saldatura delle geomembrane.
10. Quali norme regolano la saldatura delle geomembrane?
Le linee guida ASTM D6392 e GRI sono ampiamente utilizzate.
Richiedi assistenza tecnica o un preventivo
I team di ingegneri, gli appaltatori e i responsabili degli acquisti possono richiedere:
Schede tecniche del rivestimento in HDPE
Linee guida sulla procedura di saldatura
Consulenza ingegneristica
Campioni di progetto per prove di saldatura
Preventivi per materiali sfusi
Contatta il nostro team tecnico per ottenere assistenza specifica sul progetto per la risoluzioneproblemi di impostazione della temperatura di saldatura del rivestimento in HDPEe selezionando materiali geomembrana idonei.
Competenza dell'autore (E-E-A-T)
Questo articolo tecnico è stato redatto da ingegneri specializzati nella produzione e installazione di geomembrane, con oltre 10 anni di esperienza in progetti infrastrutturali per discariche, miniere e contenimento delle acque. Le informazioni contenute riflettono le prassi del settore, gli standard ASTM e i requisiti di appalto ingegneristico.
